| ブランド名: | FUJI |
| モデル番号: | NXT II |
| MOQ: | 装着時 |
| 配達時間: | 2週間以内 |
| 支払条件: | トン/ Tは、ウェスタンユニオン、マネーグラム |

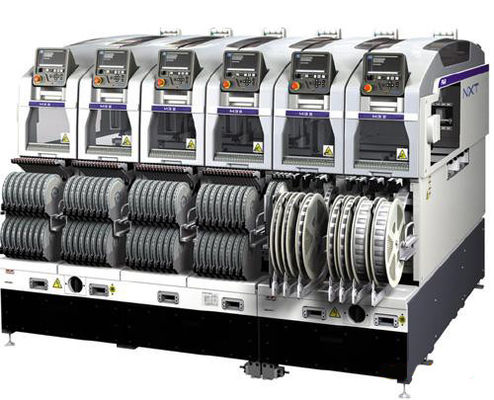

富士スケーラブル配置プラットフォームNXTII
1.特色
1.1顧客に最適なマシン構成を提供:NXTIIは,真のモジュールコンセプトを持つ唯一のマシンです. It is possible to freely install a combination of units such as a work head or a component supply unit and a transport track type to provide the optimum machine configuration suitable for all kinds of customers配置作業ヘッドを含むユニットの交換作業を行うために単にツールを使用することができます.
1.2二重トラック生産を使用することができます: 二重輸送トラック機械は同時に使用できます生産するさらに,ボードや転送プレートの時間がゼロであるため,生産性が増加します.
1.3NXTIIはモジュールや配置ヘッドで置き換えて追加できます.最低限の投資で 最低限の生産量が必要になるように.
1.4生産形態の変化に対応する圧倒的な優位性を持つ: NXTII 拡張性 コーティング粘着剤,PoP 配置,裸のチップ配置,および他の新しい生産形態,特殊機器を輸入する必要がない場合,対応するユニットに置き換えることができます.
| M3 II | M6 II | M6 IISP | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 適用されるPCBサイズ (L × W) | 48mm×48mm×534mm×510mm (ダブルコンベヤー) * 48mm×48mm 五三四四四mm×610mm (単一コンベア) *ダブルコンベアーは,最大280 (W) mmのPCBを処理できます. 280 (W) mm以上のPCBは,ダブルコンベアーを単列生産モードに変更することによって生産する必要があります. | 48mm×48mm×520mm×510mm (ダブルコンベヤー) * 48mm×48mm×520mm×610mm (シングルコンベア) | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 部品の種類 | 最大20種類の部品 (8mmテープを用いて計算) | 45種類まで (8mmテープを用いて計算) | 最大44種類の部品 (8mmテープを用いて計算) | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| PCBの読み込み時間 | 双重コンベア: 0秒 (連続運転) 単一のコンベヤー: 2.5 sec (M3 III モジュール間の輸送) 3.4 sec (M6 III モジュール間の輸送) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 位置付け精度 (信託品牌標準) |
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 生産性 |
|
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||
| サポートされた部品 |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| モジュールの幅 | 320mm | 645mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 機械の寸法 | L:1295mm ((M3 II×4, M6 II×2) / L:645mm ((M3 II×2, M6 II) W: オーケー1900.2mm H:1474mm ((M3 II) / 1476mm ((M6 II,M6 IISP) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 部品供給システム | |
| インテリジェントフィッダー | 4,8,12,16,24,32,44,56,72,88 mm 幅のテープのサポート |
| スティックフィッダー | 4 ≤ 部品幅 ≤ 15 mm (6 ≤ 棒幅 ≤ 18 mm), 15 ≤ 部品幅 ≤ 32 mm (18 ≤ 棒幅 ≤ 36 mm) |
| トレイ | 適用可能なトレイサイズ: 135.9 x 322.6 mm (JEDEC標準) (トレイユニット-M),276 x 330 mm (トレイユニット-LT),143 x 330 mm (トレイユニット-LTC) |
| オプション | |
| トレイフィッダー,PCUII (パレット変更ユニット),MCU (モジュール変更ユニット),エンジニアリングパネルスタンド,FUJI CAMXアダプター,Fujitrax | |
