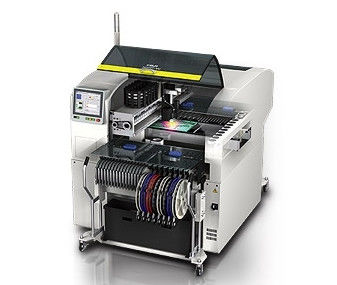

高速多目的マウンタ XPF-L/W オリジナルフジ機

• 特色

1.1製造中に自動で交換される位置付け頭 (自動ツール) XPFは,動的位置付け頭交換を備えた世界初の機械です.機械は,現在の作業のために最も効率的な頭が使用されていることを保証するために,生産中に高速配置頭と多目的の頭間で自動的に切り替えることができますこれは,粘着頭に切り替える可能性を含みます. つまり,粘着剤の適用と部品の配置が同じマシンで実行できます.

1.2高速マウンターと多目的マウンターとの間に選択する必要はありません.溶液パネルの種類に関係なく,XPFは生産能力の最適なバランスを達成します.設備から常に最大限の利益を得られるように.

1.3XPF-Wで最大686x508mmのパネルのサポート:XPF-Wモデルは,最大686x508 (27x20インチ) mmの寸法と最大6kgの重量を持つ大型および重用パネルの取り扱いに設計されています.

• 仕様

• 機械の仕様		リボルバー オートツール	シングルノズル	M4 オートツール	クレム オートツール
  ノズルの数		12	1	4	装填された注射器の数: 接着剤ステーションごとに1つの注射器
  自動ツールの数 自動ツールステーションに保管されている		2 (XPF-L) /3 (XPF-W)	6 (XPF-L) / 8 (XPF-W) (トレイの高さ測定自動ツール トレーを使用するときに保持されます)	1	使用されているフィッダースロット数: 8 (MFU-40) (固定積載位置 - 上へ 4つのクレーム・オート・ツール 積もれる)
  サポートされた部品		0402 ((01005) から 20 x 20 mm 最大高さ:3.0mm	1005 ((0402) に 45 x 150 (68 x 68) mm 最大高さ: 25.4 mm	4つのノズルのタイプ:3 x 3 14 x 14mmまで 2つのノズルの種類: 14 x 14 22 x 26 mmまで 最大高さ: 6.5mm	積載側: 1 面 (MFU-40または固定装置)
  機械 タクト	XPF-L	0.144秒 / コンポーネント 25,000 cph	0.400秒 / 構成要素 9,000 cph	4つのノズルのタイプ: 0.343 sec/ ショット 10,500 cph 2つのノズルのタイプ: 0.456 sec/ ショット 7,900 cph	発射時間: 0.2秒/ショット
  	XPF-W	0.145秒 / コンポーネント 24,800 cph	0.418秒 / 構成要素 8,600 cph	4つのノズルのタイプ: 0.351 sec/ ショット 10,250 cph 2つのノズルのタイプ: 0.462 sec/ ショット 7,800 cph
  配置 精度	小型チップ部品	+/-0.050 mm cpk≥1.00 +/-0.066 mm cpk≥1.33	+/-0.040 mm cpk≥1.00 +/-0.053 mm cpk≥1.33	-	配送位置の精度: +/-0.1 mm cpk≥1.00
  	QFP部品	+/-0.040 mm cpk≥1.00 +/-0.053 mm cpk≥1.33	+/-0.030 mm cpk≥1.00 +/-0.040 mm cpk≥1.33	+/-0.040 mm cpk≥1.00 +/-0.053 mm cpk≥1.33
  PCB サイズ (LXW)		457 x 356 mm まで 厚さ 0.4 (0.3) から 5.0 mm (XPF-L) / 686 x 508 mm 厚さ 0.4 から 6.5 mm (XPF-W) Min 50 x 50 mm
  PCBの読み込み時間		1.8秒 (XPF-L) /3.5秒 (XPF-W)
  機械 サイズ	XPF-L	L: 1,500 mm,W: 1,607.5mm,H: 1,419.5 mm (輸送高度: 900 mm H:信号塔を除く)
  	XPF-W	L: 1,500 mm,W: 1,762.5mm,H: 1,422.5mm (輸送高度: 900 mm H:信号塔を除く)
  機械の重量		機体 XPF-L: 1,500 kg / XPF-W: 1,860 kg MFU-40: 約240kg (W8フィッダーを装着して) BTU-AII: 約120kg,BTU-B: 約15kg,MTU-AII: 約615kg (トレイ/フィッダーを装着して)



  部品のパッケージ

  テープ部品 (JIS標準,JEITA),スティック部品,トレイ部品



  オプション

  スティックフィッダー,ワイドフィデュシアルカメラ,ディープフルックスユニット,リールセットスタンド (メインマシン内),リードコプラナリティチェック,カスタムメカニカル・チャック,フジトラックス
