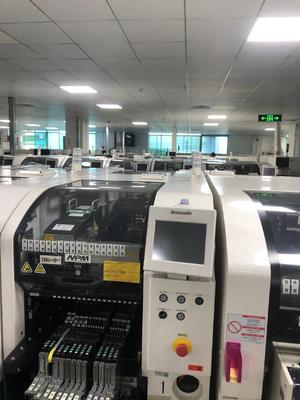

パナソニック NPM Wチップマウンタ 高効率のSMT組立のための究極のソリューション

パナソニック NPM - W は 高効率の電子製造の基準を再定義する 最先端の表面マウント技術 (SMT) のピック・アンド・プレイスマシンです高度な機能とインテリジェントなデザインで設計された電子機器産業の幅広い生産ニーズに対応しています

1特別な配置性能

- 複数のマウントヘッド:
高生産モード (ON) で動作すると,最高速度が70,000cph (0.051s/チップ) で,配置精度は ±40μm/チップ (Cpk≥1) です.高精度モード (OFF)速度は 62,500 cph (0.058s/チップ) で,精度は ±30μm/チップに向上できます (パナソニックが指定した特定の条件下で ±25μm/チップはオプションです).サイズがL6×W6×T3の部品から0402チップのサイズまで処理できます小型の部品の 大量生産に最適です
- 12 - ノズルヘッド:最大速度62,500cph (0.058s/チップ) と配置精度±40μm/チップ (Cpk≥1). 0402チップからL12×W12×T6までのコンポーネントを収容できます.5中間速度,高精度アプリケーションの様々な部品サイズに適しています.
- 8 - ノズルヘッド:最大速度40,000cph (0.090s/チップ) で,配置精度は±40μm/チップ,±30μm/QFP12 - 32mm,および±50μm/QFP12mm未満です.このヘッドは,0402チップからL32×W32×T12までの大きなチップまでコンポーネントを処理することができます複数のコンポーネントを配置し,さらに大きな集積回路を設置することが可能になります.
- 3 - ノズルヘッド: 時速11,000cph (0.33s/QFP) の低速度を持つが,位置準確性は±30μm/QFPを保証する.0603チップから L150×W25 (対角152) ×T28までの大きな部品まで処理できます接続器具や専門部品などの大きな部品を配置するのに適しています.

2高精度で高生産性の特徴

- 高度なカメラシステム:受賞歴のあるマルチ認識カメラを装備した NPM - W は,部品の並列,厚さの測定,および3Dコプラナリティ検査を1つのステップで組み合わせます.これは,配置の精度を向上させるだけでなく,組み立てられたPCBの全体的な品質を向上させる欠陥の可能性を減らす.
高硬度ゲントリー: 高硬度ゲントリーは,設置プロセス中にスムーズで正確な動きを保証する,マウントヘッドのための安定したプラットフォームを提供します.この安定性 は 部品 の 高精度 の 配置 に 貢献 し ます高速でも

3汎用的なコンポーネント互換性
NPM-Wは,最小の0402チップから L150×W25×T28までのサイズを持つコネクタなどの大型コンポーネントまで,幅広いコンポーネントを処理できます.SOP を含むQFP,CSP,BGA,アルミニウム電解電容器,音量制御,トリマー,コイルなど.この幅広いコンポーネント互換性は,さまざまな電子製品に適しています.消費電子機器から工業機器まで.

4柔軟な生産方式

- 双軌輸送システム:この機械は,双軌輸送システムで,3つの生産モードを提供しています:独立生産モード,交代生産モード,両者の組み合わせです独立した生産モードでは,前頭と後頭が同時に異なるPCBで作業することができ,同時に異なる製品モデルを生産する際に非常に効率的です.代替生産モードは,2つのトラックの間に交替するヘッドを許可この柔軟性により,製造業者は,生産の特定のニーズに応じて生産を最適化することができます.
- 簡単な機械のセットアップと変更: NPM - Wは,機械のセットアップを簡単にし,異なる生産作業の間での迅速な変更をサポートします.システムソフトウェアは,迅速にトラック幅などの設定を調整することができますこれは,市場の需要と生産スケジュールの変化に迅速に対応する必要があるメーカーにとって極めて重要です.

5大型PCB処理
NPM-Wは,全体的なマウントのために単線モードで最大 L750×W550mmの最大サイズで,大きなPCBを処理することができます.総装着のためにL750×W260mmまでのPCBを処理できる工業用制御システム,大型ディスプレイ,そしていくつかの種類のパワー電子機器で使用されるような 大型の印刷回路板の製造に適しています

6仕様

- 電源: 3 段階 AC 200V±10V / AC 220V±10V / AC 380V±10V / AC 400V±10V / AC 420V±10V / AC 480V±10Vと互換性があり,消費電力は 2.5kVA です.
- パネウマ源:0.5MPa,200L/min (A.N.R.) を必要とする.
- サイズ:W1280mm×D2332mm×H1444mm
- 体重: 約 2250kg (オプション部品によって変更される).

カスタム属性

- コンポーネントフィードオプション: 部品フィード方法の幅広い範囲をサポートし,様々な幅のテープフィッダーを含む (8/12/16/24/32/44/56mm),最大120個の連続型フィッダー (8mmテープ用)小さなリール付きのダブルタイプテープフィッダー) また,シングルタイプとダブルタイプトレイフィッダー,および棒型フィッダーをサポートします.部品の供給に柔軟性を確保し,生産要件に応じて.
- ライン統合と拡張:NPM - Wは既存のSMT生産ラインに簡単に統合できます.そのモジュール式設計により,他のパナソニックSMT機器とシームレスな接続が可能になります.プリンターなど製造業者 に 高度 に パーソナライズ さ れ て 効率 的 な 生産 ライン を 構築 する こと が でき ます.さらに,将来の拡大の可能性を提示しています生産者が事業が成長するにつれて,より多くの機能や能力を追加できるようにします.
- エネルギー節約設計: エネルギー節約の特徴を念頭に置いて設計されたNPM-Wは,いくつかの伝統的なSMTマシンと比較してより少ない電力を消費することによって,全体的な生産コストを削減するのに役立ちます.生産者の利益だけでなく 環境の持続可能性にも貢献します.
