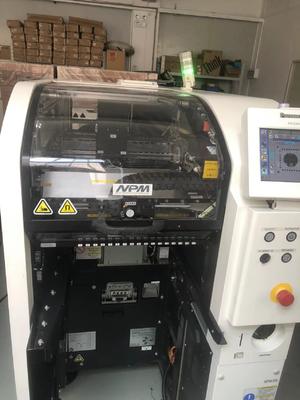

パナソニック NPM D3 マシン 高効率のSMT生産

パナソニック NPM - D3は 電子製造プロセスに革命をもたらすように設計された 最先端の表面マウント技術 (SMT) の配置マシンです

1高性能配置ヘッド

- 軽量 16 - ノズルヘッド: 高生産モード (ON) で,最大速度 84,000 cph (0.043s/チップ) を達成し,配置精度は ±40μm/チップ (Cpk≥1) です.0402チップのような小さな部品の 大量生産に最適です高生産モードがOFFであるとき,速度は76,000cph (0.047s/chip) で,精度は30μm/chipまで達することができる (パナソニックの特定の条件下で25μm/chipはオプションである).03015/0402チップからL6×W6×T3部品まで.
- 12 - ノズルヘッド:最大速度69,000cph (0.052s/チップ) と配置精度±30μm/チップ (Cpk≥1) で,0402チップからL12×W12×T6までのコンポーネントを処理することができます.5中間速度,高精度アプリケーションで,より幅広い部品サイズに適しています.
- 8 - ノズルヘッド:最大速度43,000cphまで,配置精度は±30μm/QFP12〜32mm,および±50μm/QFP12mm未満です.L100×W90×T28までの大きなサイズ部品まで, 0603チップから部品を処理することができます接続器や一部のタイプの集積回路などのより大きな部品を配置するのに適しています.
- 2 - ノズルヘッド:最大速度11,000cphで遅いものの,配置精度は±40μm/チップ (Cpk≥1) であり,0402チップからL6×W6×T3までのコンポーネントを処理することができます.より精密な処理を必要とする部品を配置するために,または特定の部品の少量生産回数のために使用されます.

2柔軟な生産方式

- 双軌運行:NPM-D3は,二軌輸送システムで,3つの異なる生産モード:独立生産モード,交代生産モード両者の組み合わせです独立した生産モードでは,前頭と後頭が同時に異なるPCBで作業することができ,同時に異なる製品モデルを生産する際に非常に効率的です.代替生産モードは,2つのトラックの間に交替するヘッドを許可この柔軟性は,PCB設計と生産量の特定の要件に応じて生産を最適化することを意味します.
- プラグとプレイ機能: 配置ヘッドを自由に設定することができます. これは,あなたが簡単に異なる生産ニーズに合わせてマシンをカスタマイズすることができます.小さなコンポーネント密度のPCBを大量に生産するか,または様々なコンポーネントサイズとタイプを持つボードの混合物を生産するかによって,すぐにヘッドの組み合わせを変更できます..

3高精度で高生産性

高硬度ゲントリーと高度なカメラシステム: 高硬度ゲントリーは位置頭に安定した基盤を提供し,正確な動きを保証します.賞を受賞したマルチ認識カメラは 元のモデルと比較して 25% ほど位置の精度を向上させます. 調整,厚さ,および3Dコプラナリティチェックを1つのステップで組み合わせ,時間を節約し,全体的な生産プロセスを改善します.これはより少ない欠陥を持つより高い品質の組立結果です.
- 改善されたスループット: IPC-9850のスループットを 30%増やし,1平方メートルあたり38,078cph にし,このクラスで最も生産性の高いSMTマシンの一つです.機械の設計と技術は,サイクル時間を最小限に抑え,単位時間に配置された部品の数を最大限にするために最適化されています.

4. ユーザー - フレンドリーシステム ソフトウェア

- 総合的な生産管理: システムソフトウェアは,生産ライン,生産ワークショップ,工場の全体的な管理を可能にします.リアルタイムで生産プロセスを監視します生産の進捗状況を追跡し,ボトルネックを特定し,効率を改善するための調整を行うことができます.また,ライン操作監視機能のサポートで生産スケジュールをより効果的に計画することができます.
- 効率的なマシン設定と変更: 異なる生産作業の間でのマシン設定と変更を簡単にサポートします. ソフトウェアは,トラック幅などの設定を迅速に調整できます.配置パラメータ職の転職時のダウンタイムを削減する.

5仕様

- 電源: 3 段階の AC 200V±10V / AC 220V±10V / AC 380V±10V / AC 400V±10V / AC 420V±10V / AC 480V±10Vと互換性があり,消費電力は 2.7kVA です.
- パネウマ源: 0.5MPa,100L/min (A.N.R.) を必要とする.
- サイズ:W832mm×D2652mm×H1444mm
- 体重: 約1680kg (オプション部品によって変更される)

カスタム属性

- コンポーネント互換性: SOP,QFP,CSP,BGAを含む,最大100×W90×T28までの大きなサイズのコンポーネントまで,最小の03015/0402チップから,幅広いコンポーネントを扱うことができます.アルミ製の電解電容器音量制御,トリマー,コイル,コネクタ
- ライン統合能力:NPM - D3は,既存の生産ラインに簡単に統合できます.そのモジュール式設計は,他のパナソニックSMT機器とシームレスな接続を可能にします.プリンターなど高効率でカスタマイズされた生産ラインの作成を可能にします.
エネルギー節約機能: エネルギー節約機能を考慮して設計されたNPM-D3は,いくつかの伝統的なSMTマシンと比較して,より少ない電力を消費することで,全体的な生産コストを削減するのに役立ちます.利益だけでなく 環境の持続可能性も 向上します.
