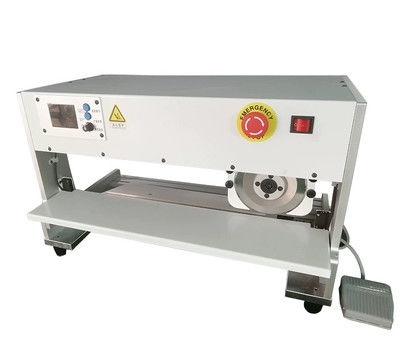

PCBA分離機 SMTPCB切断機 手動 デスクトップPCBルーター

PCB切断プロセスに革命を
エレクトロニクス製造の急速な世界では、PCB（プリント基板）処理における精度と効率は不可欠です。当社のPCBデパネリングマシンは、最新のエレクトロニクス組立業界の要求を満たし、それを超えるように細心の注意を払って設計された、最先端のソリューションとして登場しました。エレクトロニクス、電気製品、照明、医療、自動車新エネルギー、その他の電子技術関連分野のいずれであっても、このマシンは、シームレスで高品質なPCB切断を実現するための鍵となります。

電子アセンブリのための包括的なソリューション
電子アセンブリ業界向けの幅広いデパネリングソリューションを提供しています。当社のマシンは、エレクトロニクスおよび精密機械分野のすべてのアプリケーション範囲をカバーしています。以下を含むさまざまなPCBタイプを処理できます。

- アルミニウム基板：基板構造を損傷することなく正確な切断を保証します。
- ガラス繊維ボード：ガラス繊維材料の完全性を維持するクリーンなカットを提供します。
- PCBAボード：コンポーネントを備えたPCBA（プリント基板アセンブリ）の複雑さを処理するように特別に設計されており、切断プロセス中のコンポーネント損傷のリスクを軽減します。
- FR-4ボード：一般的なPCB材料であり、当社のマシンはこれを高精度で処理し、滑らかでバリのないエッジを保証します。

比類のないデパネリング技術

最先端のデパネリングプロセス

当社のマシンは、デパネリングに独自の「上部円形ナイフと下部ストレートナイフ」方式を採用しています。操作時には、PCBを下部ストレートナイフに置き、スイッチを踏むと、上部円形ナイフが水平に移動してプリセットされた切断点に到達し、PCBを正確に切断します。このプロセスには、いくつかの重要な利点があります。

- ストレス関連の損傷を最小限に抑える：はんだ付け後にPCBを破壊する従来のメソッドは、ストレスにより回路を損傷したり、電子部品を破損したりすることがよくあります。当社のマシンは「ナイフ移動」切断方法を使用しており、ストレスを完全に軽減し、はんだ接合部のひび割れやコンポーネントの破損を防ぎ、生産効率と製品品質を大幅に向上させることができます。
- 優れた切断品質：切断プロセスは、ワイヤの破損がなく、平らな切り込みがあり、バリがありません。これにより、PCBは切断後もそのまま機能し、後処理と手直しを減らすことができます。

独立開発とインテリジェント制御

- 完全独立したR＆D：このマシンは完全に独立して開発されており、マイクロコンピュータープログラムを使用して制御します。これにより、切断プロセス中の正確な位置決めが可能になり、高い安定性が得られます。0〜360mmの長さのシングルストリップボードを一度に切断でき、小規模なプロトタイピングから大規模な量産まで、さまざまな生産規模のニーズに対応します。
- 調整可能な切断速度：ボードの切断速度は、500mm/秒と300mm/秒の2つのレベルに調整できます。より速いナイフ速度は製品品質を向上させ、バリや毛刺がないことを保証し、調整可能な速度はさまざまなPCB材料と厚さの取り扱いにも柔軟性をもたらします。

柔軟でカスタマイズ可能な切断パラメータ

- ナイフホイールのストロークと調整：ナイフホイールのストロークは0〜360mm（ツールの長さはカスタマイズ可能）です。ナイフホイールの上下の高さは0〜2mmに調整でき、さまざまなPCBボードの厚さに適しており、PCBのさまざまなV-CUT溝の深さの問題を解決します。さらに、作業台の高さは0〜50mmに調整でき、オペレーターに快適で人間工学に基づいた作業環境を提供します。
- カスタマイズ可能な切断停止：ナイフ移動ストロークは、ボードの長さに応じて開始点と停止点を設定でき、停止点は手動で設定できるため、さまざまなPCBのサイズと形状に対して切断プロセスを正確に制御できます。

技術仕様

- ホストの寸法：610mm * 360mm * 375mm、過度のスペースを取らずにさまざまな生産ワークショップのレイアウトに適合するコンパクトな設計。
- デパネリングの厚さ：0.2〜3.0mmの厚さのPCBを処理でき、さまざまな電子アプリケーションの幅広いPCB製品に適しています。
- ボード送り速度：300〜500mm/秒、効率的な生産を保証し、全体的な製造時間を短縮します。
- ツール材料：ツールはSKD61高速度鋼でできており、高い硬度、耐摩耗性、長い耐用年数で知られており、マシンが多数の生産サイクルにわたって高品質の切断を維持できるようにします。
- 動作温度：10〜35℃、一般的な工業生産環境での安定した動作を可能にします。
- 保管温度：-20〜50℃、保管および輸送条件での柔軟性を提供します。
- 電源：220V/110V、50HZ/60HZ、60W、さまざまな地域の電源環境で動作できる比較的低消費電力のデバイス。
- マシンの重量：30KG、必要に応じて生産施設内で簡単に移動および再配置できます。

安全性と安定性の設計

安全設計の側面

- ブレード保護：円形ナイフは両側に保護ナイフが装備されており、オペレーターが供給プロセス中に切断されるのを防ぎ、安全な作業環境を確保します。
- モードスイッチとアラームシステム：モードスイッチはフット操作スイッチであり、連続フットステップまたはポイントモーションモードに設定できます。連続フットステップモードでは、操作中にマシンが設定されたストロークに達しない場合、インジケーターライトが点滅してアラームを発します。潜在的なエラーを防ぎ、切断プロセスの安全性を確保するために、作業を続行する前にアラームをキャンセルする必要があります。

安定性性能

- 高品質のブレードアクセサリ：ブレードアクセサリはSKD61高速度鋼円形ナイフを使用し、CBA円形ナイフを採用しており、耐摩耗性と耐久性があります。これにより、マシンは長期間にわたって安定した切断性能を維持し、ツールの交換とメンテナンスの頻度を減らすことができます。

結論

KINGFEI SMT PCBデパネリングマシンは、単なる機器ではなく、電子製造ビジネスへの戦略的投資です。その高度な技術、正確な切断能力、柔軟なパラメータ、安全性と安定性の重視により、生産効率を大幅に向上させ、製品品質を向上させ、製造コストを削減できます。小規模な電子機器メーカーであろうと大規模な企業であろうと、このマシンはPCBデパネリングのニーズに合わせて調整されています。KINGFEIを選択して、PCB製造プロセスを次のレベルに引き上げましょう。このマシンがどのように生産ラインを変革できるかについて詳しくは、今すぐお問い合わせください！
