起源の場所: | 中国 |
ブランド名: | KINGFEI |
モデル番号: | VL-M-TN |
最小注文数量: | 1pcs |
---|---|
受渡し時間: | 3daysの中では |
支払条件: | T/T,ウェスタンユニオン,マネーグラム |
供給の能力: | 10個 |

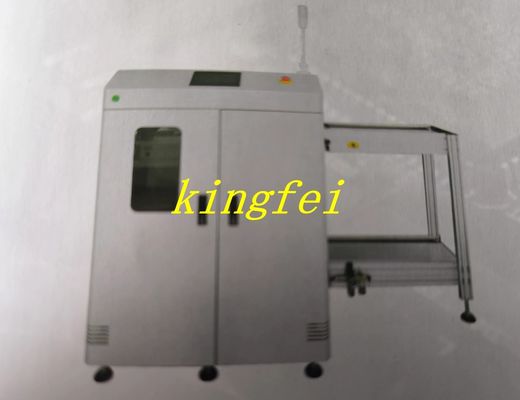

ブランド: | KINGFEI | 部分名: | バキューム型PCBロード |
---|---|---|---|
部品番号: | VL-M-TN | 次元(L*W*H mm): | 1640 (L) *865 (W) *1205 (H) |
PCBのサイズ (MM): | 50*50-330*250 | 棚のサイズ: | 535*460*563 |
重量(Kg): | 200kg |
特徴
1.特殊アルミ合金機関,より明確にマガジン運営の状況を理解
2安定した統合鋳造リフティングプラットフォーム構造の設計は,設備の安定性を向上させた
3多機能電気回路とプログラム設計,安定したパフォーマンス,スムーズな生産ラインを保証します.
4容器の上部には4種類のPITCH選択があり,この操作により,配送プレートのPCBのステップ距離を設定できます.
5. LED三色作業指示は7インチ色の人間機械インターフェースで制御されます.
6吸気ノジルの位置付けには普遍的な位置付けメカニズムが採用され,吸収ビットはPCBボードの特性に応じて調整できます.
7吸気プレートの板の板の部分は,引き上げと引き上げの機能を持っています.
8材料箱は,平板のプラスチックストリップによって伝わります.
9調整可能なプレート速度制御
103点位置付け,上下気圧固定,箱の位置が正確であることを保証します.
11プッシュプレート保護システムは,PCBボードが損傷しないことを保証し,プロセス損失が減少します.
12標準的なSMEMA通信インターフェイスは,他の自動化装置と接続できます.
技術パラメータ
記述 | この装置は,SMTの双面と光学ボードの自動ロード操作に使用されます. 生産ライン |
雑誌番号 | 上部コンベア:1 雑誌 下部コリアー: 雑誌 |
インデックスピッチ | 10.20.30.40mm または指定する |
電源 | 400pcs ((0.6mm厚のPCB) |
サイクルの時間 | 約12秒または指定する |
電源 | AC 110ボルトまたは220ボルト,単相 |
パワー | マックス300VA |
空気圧と空気消費 | 4-6bar 最大30ltr/min |
輸送高度 | 900±20MM (またはお客様が指定する) |
輸送方向 | 左から右へ 右から左へ |
仕様
モデル | 寸法 (L*W*H MM) | PCBのサイズ (MM) | ストックサイズ | 体重 (kg) |
VL-M-TN | 1640*865*1250 | 50*50-330-250 | 335*320*563 | 200キロ |
VL-L-TN | 1950*945*1250 | 50*50-445*330 | 460*400*563 | 240キロ |
VL-LL-TN | 2270*1110*1250 | 50*50-530*390 | 535*460*563 | 体重は280kg |
VL-XL-TN | 2270*1250*1250 | 50*50-530*460 | 535*530*563 | 320kg |
