起源の場所: | 日本 |
ブランド名: | MPM/Speedline |
モデル番号: | 勢いBTB |
最小注文数量: | 1pcs |
---|---|
受渡し時間: | 3daysの中では |
支払条件: | T/T,ウェスタンユニオン,マネーグラム |
供給の能力: | 10PCS |
ブランド: | MPM/スピードライン | 部品名: | はんだののりの印刷 |
---|---|---|---|
部品番号: | 勢いBTB | 装置のサイズ: | 1195.4x1394x1589.4mm |
パワー: | 200から240VAC (10%) シングルフェーズ@50/60Hz,15A | 装置の重量: | 797KG |
ハイライト: | モメントBTB印刷機,スピードライン 溶接ペスト BTB印刷機,MPM スピードライン 溶接ペーストプリンター |

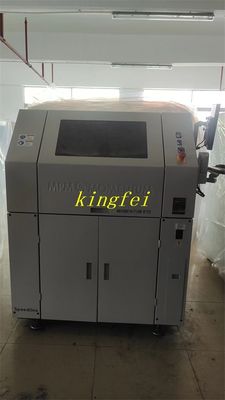

モメント BTB 印刷機 MPM/スピードライン 溶接ペストプリンター
MPM/スピードライン溶接ペストプリンター モメント BTB | |
MPM/スピードライン オンライン機器 全自動 | |
装置のサイズ: | 1195.4x1394x1589.4mm |
装置の重量: | 797KG |
電力要求: | 200から240VAC (10%) シングルフェーズ@50/60Hz,15A |
空気源の要件: | 100 psi,4cm (標準動作モード) から18m (真空拭き) (6.89 bar@1.9 Lsto8.5 L/s),12.7m直径パイプライン,外径x9.5mm内径パイプライン |
パラメーター | |
基板の最大サイズ: | (x 609.6mmx508mmx Y) (24x20インチ) |
基板の最小サイズ: | (Kx50.8mm x 50.8mm) (2x2インチ) |
基板の厚さサイズ: | 0.2~5.0mm (0.008~0.20インチ) |
基板の最大重量 | 4.5kg (101pbs) |
基板の縁隙間: | 3.0mm (0.118インチ) |
底のクリアランス | 12.7mm (0.5インチ) 標準配置 25m (1.0インチ) |
基板の固定: | 固定下部クランプ,中央真空 |
基板の支え方法: | 磁気指輪 (オプション:真空バフル,真空指輪,サポートブロック,専用固定装置,特許自動ツール,クイックツール) |
倒す | 20インチ以上の回路ボードは,より大きなXサイズを持つ専用ワークベンチを必要とします |
印刷パラメータ | |
最大印刷面積 (XxY): | 609.6mmx508mm ((24x20インチ) |
印刷 解体 切断 | 0~6.35m (00.25インチ) |
印刷速度: | 0.635mm/s~304.8mm/s ((0.025イン/s~12イン/s) |
印刷圧: | 0~22.7kg (0 1b~50 1b) |
テンプレートのフレームサイズ: | テンプレートフレームリーナー 737mmx737mm (29x29インチ),より小さいサイズテンプレートが利用可能 |
画像 | |
視野 (FOV): | 10.6mmx8.0mm ((0.417x0.315インチ) |
画像の視点を参照する点の種類: | 標準形の基準点 (SMEMA標準参照),パッド/穴 |
カメラシステム: | シングルデジタルカメラ (MPM特許アップ/ダウンビジョンシステム) |
パフォーマンス | |
整列精度とシステム全体の繰り返し能力: | ± 12 マイクロン (0.0005 ") @ 60, Cpk ≥2.0 |
実際の溶接パスタ印刷精度と繰り返し性: | ± 20 マイクロン (士0.0008 ̇) @ 60, Cpk ≥2.0 |
サイクルの時間 | |
勢いBTB | 9秒標準 |
BTB HIE の勢い | 7.5秒標準 |
