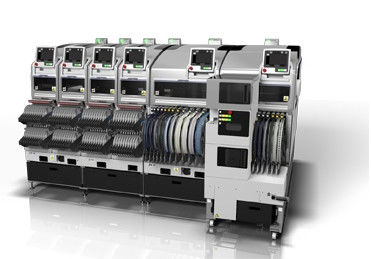

高速表面の台紙の配置機械富士の拡張可能な配置のプラットホームNXTのⅢ

高速表面の台紙の配置機械富士の拡張可能な配置のプラットホームNXTのⅢ

  • 高速表面の台紙の配置機械富士の拡張可能な配置のプラットホームNXTのⅢ
高速表面の台紙の配置機械富士の拡張可能な配置のプラットホームNXTのⅢ
商品の詳細:
起源の場所: 日本
ブランド名: FUJI
モデル番号: NXT III
お支払配送条件:
最小注文数量: 装着時
受渡し時間: 2週間以内
支払条件: トン/ Tは、ウェスタンユニオン、マネーグラム
供給の能力: 3unit
連絡先
詳細製品概要
ブランド: 富士 名前: 富士Scalbleの配置のプラットホームNXT iii
モジュールの幅: 320mm 正確さを置くこと: +/-0.038 (+/-0.050) mm (3σ) cpk≥1.00*
lntelligent送り装置: 4つ、8つ、12、16、24、32、44、56、72、88、そして104のmm幅テープのためのサポート 部分のサイズ: 7.5 x 7.5の高さへの0402 (01005"):3.0までmm
ハイライト:

SMTアセンブリ機械

,

SMTアセンブリ装置

元の新しく、使用された機械富士の拡張可能な配置のプラットホームNXTⅢ
1.Special特徴
1.1改善された生産性:より速いX-Yロボットおよびより速いテープ送り装置、また新開発の「飛行視野」の部品のカメラ、平均はすべての部分のサイズおよびタイプのために能力の置を高めた。
新しいH24Gの高速頭部はモジュール、NXT II.の最高速度からの44%の改善ごとの37,500 cph (1時間)を(生産性優先順位モード)あたりの破片達成する。
1.2の0201のサポートmmの部+/- accuracy*を置く0.025 mm:現在大量生産(0402のmm、01005")で使用される最も小さい部品の支持と同様、NXT IIIはまた市場に向かう部品- 0201のmmの部品の次世代を扱うことができる。
機械剛性率を改善することおよび更に独立したサーボ機構および視野の認識の技術を精製することによって、富士は+/- 0.025のmm* (3sigma、Cpk≥1.00)の小さい破片の部品のための置く正確さを達成した。
1.3改善された有用性:元のNXTのGUIは直観的な、easy-to-understandピクトグラムを利用するためにlanguage-based指示に頼るかわりに広く賞賛された。
このインターフェイスはタッチスクリーンのパネルと今操作をもっと簡単にするために結合される。これはボタンの数を押し、要求されてもっと簡単にし減らし命令を選び、また質を間違った命令の実行のチャンスの減少によって改善する。
1.4高い両立性:頭部、ノズルの場所、送り装置、皿の単位および送り装置パレット交換単位を置くことのようなNXT IIからの主要な単位の多数は修正なしでNXT IIIで使用することができる。

  •
  • 指定
  •  M3 IIIM6 III
    適当なPCBのサイズ
    (W) L X
    48 x 48のmmへの250 x 510のmm (二重コンベヤー) *
    48 x 48のmmへの250 x 610のmm (単一のコンベヤー)
    *DoubleコンベヤーはPCBsを扱うことができる280までの(w) mm。PCBsは車線の実動モードを選抜するために二重コンベヤーの変更によって大きい(w) mmより280作り出されなければならない。
    48 x 48のmmへの534 x 510のmm (二重コンベヤー) *
    48 x 48のmmへの534 x 610のmm (単一のコンベヤー)
    *DoubleコンベヤーはPCBsを扱うことができる280までの(w) mm。PCBsは車線の実動モードを選抜するために二重コンベヤーの変更によって大きい(w) mmより280作り出されなければならない。
    部分のタイプ20までのタイプの部品(8つのmmテープを使用して計算される)45までのタイプの部品(8つのmmテープを使用して計算される)
    PCBの搭載所要時間二重コンベヤーのため:0秒(連続操作)
    単一のコンベヤーのため:2.5秒(M3 IIIモジュール間の輸送)、
    3.4秒(M6 IIIモジュール間の輸送)
    配置の正確さ
    (基準マークの標準)
    H24G

    :+/-0.025 mm (標準的なモード)/+/-0.038 mm
    (生産性優先順位モード) (3sigma) cpk≥1.00

    V12/H12HS

    :+/-0.038 (+/-0.050) mm (3sigma)
    cpk≥1.00

    H04S/H04SF:+/-0.040 mm (3sigma) cpk≥1.00
    H08/H04:+/-0.050 mm (3sigma) cpk≥1.00
    H02/H01/G04:+/-0.030 mm (3sigma) cpk≥1.00
    H02F/G04F:+/-0.025 mm (3sigma) cpk≥1.00
    GL:+/-0.100 mm (3sigma) cpk≥1.00



    H24G:+/-0.025 mm (標準的なモード)/+/-0.038 mm (生産性優先順位モード) (3sigma) cpk≥1.00
    V12/H12HS:+/-0.038 (+/-0.050) mm (3sigma) cpk≥1.00
    H08M/H04S/H04SF:+/-0.040 mm (3sigma) cpk≥1.00
    H08/H04/OF:+/-0.050 mm (3sigma) cpk≥1.00
    H02/H01/G04:+/-0.030 mm (3sigma) cpk≥1.00
    H02F/G04F:+/-0.025 mm (3sigma) cpk≥1.00
    GL:+/-0.100 mm (3sigma) cpk≥1.00



    生産性
    H24G:37,500 cph (生産性優先順位モード) /35の000 cph (標準的なモード)
    V12:26,000 cph
    H12HS:24,500 cph
    H08:11,500 cph
    H04:6,500 cph
    H04S:9,500 cph
    H04SF:10,500 cph
    H02:5,500 cph
    H02F:6,700 cph
    H01:4,200 cph
    G04:7,500 cph
    G04F:7,500 cph
    GL:16,363 dph (0.22の秒/点)



    H24G:37,500 cph (生産性優先順位モード) /35の000 cph (標準的なモード)
    V12:26,000 cph
    H12HS:24,500 cph
    H08M:13,000 cph
    H08:11,500 cph
    H04:6,500 cph
    H04S:9,500 cph
    H04SF:10,500 cph
    H02:5,500 cph
    H02F:6,700 cph
    H01:4,200 cph
    G04:7,500 cph
    G04F:7,500 cph
    0F:3,000 cph
    GL:16,363 dph (0.22の秒/点)



    支えられた部品
    H24G:0201から5つx 5つのmm
    V12/H12HS:0402から7.5 x 7.5 mm
    H08M:0603から45 x 45のmm
    H08:12 x12への0402 mm
    H04:1608から38 x 38のmm
    H04S/H04SF:1608から38 x 38のmm
    H02/H02F/H01/0F:1608から74 x 74のmm (32 x 180のmm)
    G04/G04F:0402から15 x 15のmm




    高さ:2.0までmm
    高さ:3.0までmm
    高さ:13.0までmm
    高さ:6.5までmm
    高さ:9.5までmm
    高さ:6.5までmm
    高さ:25.4までmm
    高さ:6.5までmm







    モジュールの幅320のmm645のmm
    機械次元L:1295のmm (M3 III x 4、M6 III x 2)/645のmm (M3 III x 2、III) M6
    W:1900.2 mm、H:1476のmm



    DynaHead (DX)
    ノズルの量1241
    効率(cph)25,000
    部品の存在機能:24,000
    11,0004,700
    部分のサイズ
    (mm)
    7.5 x 7.5への0402 (01005")
    高さ:
    3.0までmm
    1608 (0603")
    15 x 15に
    高さ:
    6.5までmm
    1608 (0603")
    74 x 74に(32 x 100つ)
    高さ:
    25.4までmm
    正確さを置くこと
    (基準マークの基づいた参照)
    +/-0.038 (+/-0.050) mm (3σ) cpk≥1.00*+/-0.040 mm (3σ) cpk≥1.00+/-0.030 mm (3σ) cpk≥1.00
    部分の存在
    点検
    oxo
    部品
    供給
    テープooo
    xoo
    xoo



    部品の供給方式
    lntelligent送り装置4つ、8つ、12、16、24、32、44、56、72、88、そして104のmm幅テープのためのサポート
    棒の送り装置4つの≤の部品の幅の≤ 15のmm (6つの≤の棒の幅の≤ 18のmm)、15の≤の部品の幅の≤ 32 mm (18の≤の棒の幅の≤ 36のmm)
    適当な皿のサイズ:135.9 x 322.6 mm (JEDECの標準) (皿の単位M)、276 x 330のmm (皿の単位のLT)、143 x 330のmm (皿の単位中佐)



    選択
    皿の送り装置、PCU II (パレット変更の単位)、パネルの立場を、富士CAMXのアダプター設計する、MCU (モジュールの変更の単位) Fujitrax
